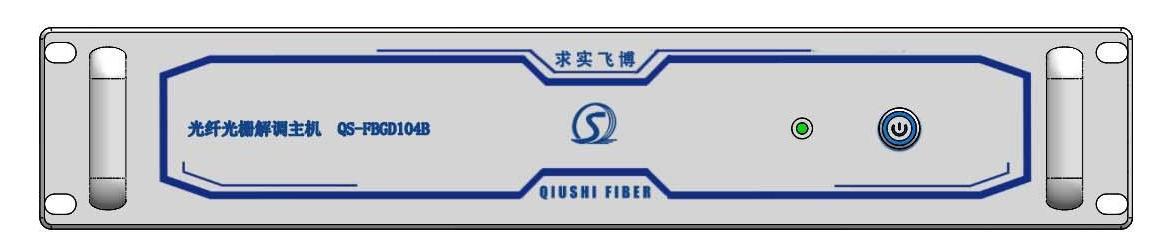

QS-FBGD104B
產品介紹
QS-FBGD 光纖光柵解調主機是一款針對溫度進行連續監測的傳感系統。通過該產品可實現光纖光柵傳感信號的采集與處理， 將光信號轉換成溫度。
QS-FBGD光纖光柵解調主機采用大功率激光光源和高速多通道并行光探測技術，與傳統的ASE光源技術相比，光源輸出功率提高了100倍以上，電源功耗則下降50%，光源有效使用壽命提高10年以上，可對工程現場光纖傳輸線路損耗或光分路器級聯損耗導致的微弱光纖光柵傳感信號進行準確檢測。QS-FBGD 具有1-16個同步測量通道，每個測量通道采集時間嚴格同步，每個通道可以接1-12個傳感器，內置在線校準波長參考模塊，出廠后無需校準，在工作溫度范圍內可保證±1pm的測量精度。
產品特點
1）1pm分辨率；
2）1000Hz高速采集；
3）4/8/16通道；
4）使用靈活，適合于應變、溫度、加速度等多種測量，在一根光纖上可以接入多個傳感器
5）外型小巧，使用靈活，適合于張力，溫度和壓力等多種測量；
6）優秀的熱穩定性及長期穩定性；
7）標準以太網接口使數據通信容易，便于TCP/IP遠程控制；
8）支持求實飛博所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
9）配套軟件功能強大，對外接口易擴展，滿足不同系統定制化開發要求。
2）1000Hz高速采集；
3）4/8/16通道；
4）使用靈活，適合于應變、溫度、加速度等多種測量，在一根光纖上可以接入多個傳感器
5）外型小巧，使用靈活，適合于張力，溫度和壓力等多種測量；
6）優秀的熱穩定性及長期穩定性；
7）標準以太網接口使數據通信容易，便于TCP/IP遠程控制；
8）支持求實飛博所有光纖光柵類型傳感器，兼容國內和國外廠商的同類光纖光柵傳感器；
9）配套軟件功能強大，對外接口易擴展，滿足不同系統定制化開發要求。
技術參數
|
型號 |
QS-FBGD104B |
QS-FBGD104A |
QS-FBGD108B |
QS-FBGD108A |
QS-FBGD116A |
|
解調范圍 |
1527~1568nm |
||||
|
解調速度 |
1hz |
||||
|
通道數 |
4/8/16 |
||||
|
傳感器數量 |
30（單通道） |
||||
|
波長重復性 |
±0.3pm
|
||||
|
波長精度 |
±1pm（典型值），±0.3pm（最優值） |
||||
|
增益控制 |
自動/手動 |
||||
|
工作溫度 |
-15℃~55℃ |
||||
|
通信接口 |
RJ45/RS485 |
||||
|
功耗 |
5V/2A單模通信光纜，掛網、嵌墻、地埋 |
||||
應用領域
1）橋梁、大壩、隧道、建筑等土木工程結構振動監測；
2）高速公路動態稱重；
3）輸變電設備在線溫度監測；
4）設備振動測試；
5）動態溫度、壓力、應變等參量測試；
6）光纖光柵信號高精度、動態解調；
7）光電器件測試；
8）光譜探測。
2）高速公路動態稱重；
3）輸變電設備在線溫度監測；
4）設備振動測試；
5）動態溫度、壓力、應變等參量測試；
6）光纖光柵信號高精度、動態解調；
7）光電器件測試；
8）光譜探測。
